Профиль ОСТ 1 11528-80

Неформовые РТИ для авиационной техники


Изделия работоспособны в среде воздуха с повышенным содержанием озона, электрического поля от минус 60 до плюс 300°С, смазки ВНИИ НП-279 от минус 50 до плюс 150°С, изготавливаются из резиновой смеси ИРП-1285 НТА ТУ 38 0051166-2015

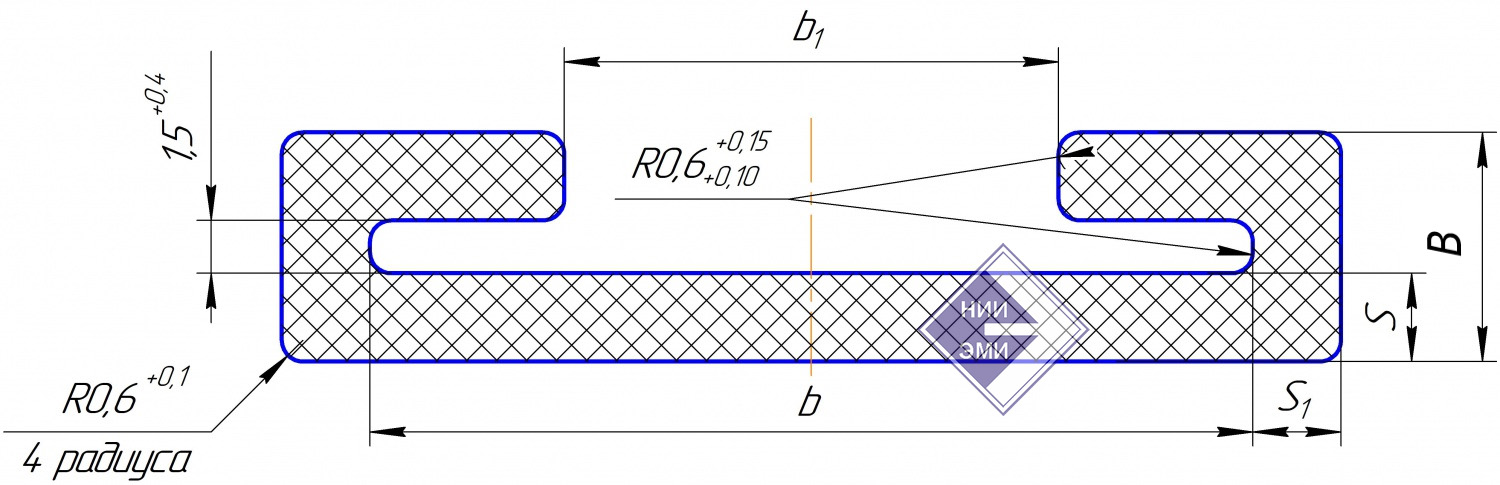

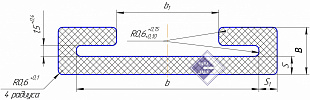

Типоразмеры обкладок по ОСТ 1 11528-80

Таблица размеров, мм

Типоразмер L B S S1
1 18 3,6 0,8 0,8
2 20
3 25
4 27
5 33
6 40
7 45
8 50
9 62 5,1 1,5 1,8
10 70
11 75
12 80
13 85
14 92
15 100
16 105
17 112
18 120
19 125
20 130
21 135
22 140
23 145
24 155
25 165
26 170
27 180
28 185
29 190
30 200 5,1 1,5 1,8
31 205
32 220
33 235
34 240
35 255
36 265
37 270
38 280
39 300
40 320
41 340

Пример наименования и обозначения при заказе резиновой обкладки исполнения 1 типоразмера 2 из резиновой смеси ИРП-1285 НТА:

Обкладка 1-2 ОСТ 1 11528-80
