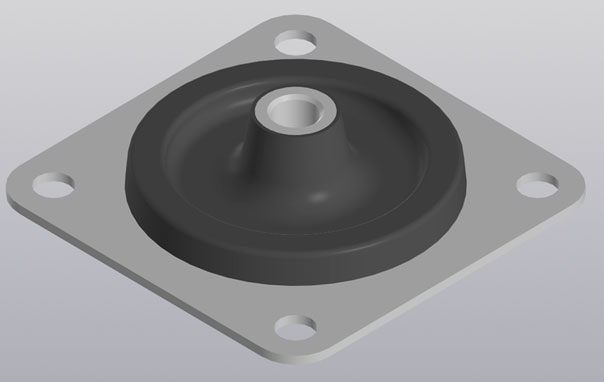

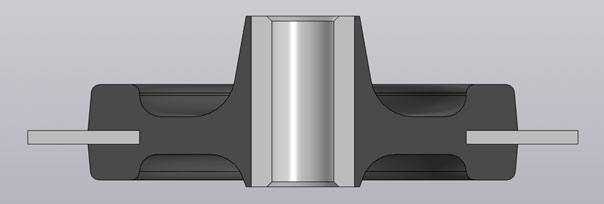

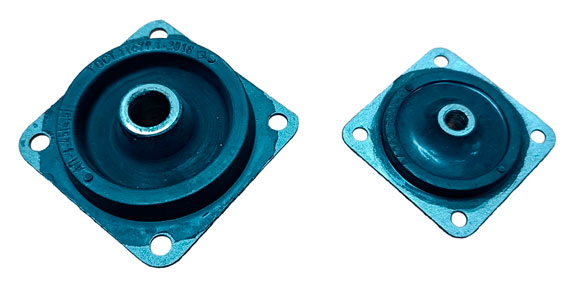

Амортизаторы изготавливаются в соответствии с ГОСТ 11679.1-2018 (взамен ГОСТ 11679.1-76) трех серий:1, 2 и 3, из резин на основе натурального и синтетического каучуков, с применением стальной и латунной арматуры по ГОСТ 11679.2-2019.
Область применения
Амортизаторы резинометаллические приборные пластинчатые предназначены для виброизоляции приборов и оборудования в диапазоне частот от 5 до 2000 Гц, защиты от ударных воздействий при пиковом ударном ускорении до 50 м/с2, и температуре окружающей среды от -55 ºС до + 80 ºС.
Условия эксплуатации
В соответствии с ГОСТ 11679.1-2018.
Гарантийные сроки
- срок хранения - 5 лет.
- срок эксплуатации - 3 года.
Важно!
Гарантийные сроки обеспечиваются проведением полного комплекса испытаний амортизаторов, указанных в ГОСТ 11679.1-2018, в том числе на вибропрочность и ударную прочность под действием максимальной рабочей нагрузки.
|
Типоразмер амортизатора
|
Серия | Группа резины |
Максимальная рабочая нагрузка, Н (кгс) |
|---|---|---|---|
| АП-1-4,5 (0,45) | 1 | 1 |
4,5 (0,45) |
| АП-1-9,0 (0,90) | 1 | 1 |
9,0 (0,90) |
| АП-1-13,5 (1,35) | 1 | 1 |
13,5 (1,35) |
| АП-1-18,0 (1,80) | 1 | 1 |
18,0 (1,80) |
| АП-1-22,5 (2,25) | 1 | 1 |
22,5 (2,25) |
| АП-2-4,5 (0,45) | 2 | 1 |
4,5 (0,45) |
| АП-2-9,0 (0,90) | 2 | 2 |
9,0 (0,90) |
| АП-2-13,5 (1,35) | 2 | 1 |
13,5 (1,35) |
| АП-2-18,0 (1,80) | 2 | 2 |
18,0 (1,80) |
| АП-2-22,5 (2,25) | 2 | 1 |
22,5 (2,25) |
| АП-2-27,0 (2,70) | 2 | 2 |
27,0 (2,70) |
|
АП-2-36,0 (3,6) |
2 | 2 |
36,0 (3,6) |
| АП-2-54,0 (5,4) | 2 | 2 |
54,0 (5,4) |
| АП-3-45,0 (4,5) | 3 | 2 |
45,0 (4,5) |
| АП-3-67,5 (6,75) | 3 | 2 |
67,5 (6,75) |
| АП-3-90,0 (9,0) | 3 | 2 |
90,0 (9,0) |
| АП-3-112,5 (11,25) | 3 | 2 |
112,5 (11,25) |
|
АП-3-157,5 (15,75) |
3 | 2 |
157,5 (15,75) |
Примечание. Группа резины 1 – резиновая смесь 1847. Группа резины 2 – резиновая смесь 2959.
|
Типоразмер амортизатора
|
Серия | Группа резины |
Максимальная рабочая нагрузка, Н (кгс) |
|---|---|---|---|
| С-АП-1-4,5 (0,45) | 1 | 1 |
4,5 (0,45) |
| С-АП-1-9,0 (0,90) | 1 | 1 |
9,0 (0,90) |
| С-АП-1-13,5 (1,35) | 1 | 1 |
13,5 (1,35) |
| С-АП-1-18,0 (1,80) | 1 | 1 |
18,0 (1,80) |
| С-АП-1-22,5 (2,25) | 1 | 1 |
22,5 (2,25) |
| С-АП-2-4,5 (0,45) | 2 | 1 |
4,5 (0,45) |
| С-АП-2-9,0 (0,90) | 2 | 2 |
9,0 (0,90) |
| С-АП-2-13,5 (1,35) | 2 | 1 |
13,5 (1,35) |
| С-АП-2-18,0 (1,80) | 2 | 2 |
18,0 (1,80) |
| С-АП-2-22,5 (2,25) | 2 | 1 |
22,5 (2,25) |
| С-АП-2-27,0 (2,70) | 2 | 2 |
27,0 (2,70) |
|
С-АП-2-36,0 (3,6) |
2 | 2 |
36,0 (3,6) |
| С-АП-2-54,0 (5,4) | 2 | 2 |
54,0 (5,4) |
| С-АП-3-45,0 (4,5) | 3 | 2 |
45,0 (4,5) |
| С-АП-3-67,5 (6,75) | 3 | 2 |
67,5 (6,75) |
| С-АП-3-90,0 (9,0) | 3 | 2 |
90,0 (9,0) |
| С-АП-3-112,5 (11,25) | 3 | 2 |
112,5 (11,25) |
|
С-АП-3-157,5 (15,75) |
3 | 2 |
157,5 (15,75) |
Примечание. Группа резины 1 – резиновая смесь 51-1675. Группа резины 2 – резиновая смесь 51-1674.
